Выключатель 220В 500Вт IP20 Arlight ИК датчик Hand

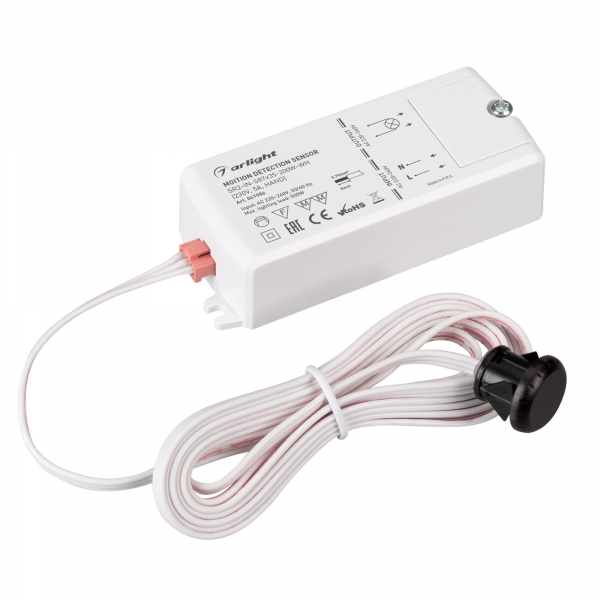

Выключатель Arlight SR2-Hand (220 В, 500 Вт, IP20) с датчиком срабатывания от руки

Выключатель Arlight SR2-Hand предназначен для бесконтактного включения и выключения источников света с напряжением питания 220 - 230 В.
SR2-Hand включает и выключает свет при поднесении руки к инфракрасному сенсору.

Размеры

Технические характеристики

* Мощность указана для одиночных нагрузок.
  При подключении нескольких нагрузок параллельно мощность должна быть снижена,
  так как при таком подключении увеличивается общий ток холодного старта, что может привести к слипанию контактов реле.

Установка и подключение

• Закрепите ИК-датчик в месте установки.
  ИК-датчик выключателя SR2-Hand монтируется на наружную поверхность в добном месте.
  Свет будет включаться при поднесении руки.




• Закрепите блок управления.
• Подключите кабель от датчика к входу блока управления.

• Подключите нагрузку к выходу Output блока управления.
• Подключите обесточенные провода от сети к входу Input блока управления, соблюдая расположение проводов "фаза" (L) и "ноль" (N).

• Включите питание и проверьте работу выключателя.

  Внимание!
  Перед подачей напряжения обязательно проверьте правильность всех подключений и убедитесь в отсутствии замыканий.
  Короткое замыкание в цепи нагрузки выключателя приводит к его отказу.

Правила эксплуатации

• Соблюдайте условия эксплуатации оборудования:


  • эксплуатация только внутри помещений;
  • температура окружающего воздуха от -20 до +50 °С;
  • относительная влажность воздуха не более 90 % при 20 °С, без конденсации влаги;
  • отсутствие в воздухе паров и агрессивных примесей (кислот, щелочей и пр.).


• Не устанавливайте оборудование в закрытом пространстве.
  Если температура корпуса во время работы превышает +60 °С, обеспечьте дополнительную вентиляцию.
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей, например, в непосредственной близости к блоками питания.

• Не допускайте попадания воды или воздействия конденсата на устройство.
• Соблюдайте соответствие проводов и клемм "фаза" и "ноль".

• Монтаж производите с учетом возможности доступа для последующего обслуживания оборудования.
  Не устанавливайте оборудование в места, доступ к которым впоследствии будет невозможен.
• Перед включением убедитесь, что схема собрана правильно, соединения выполнены надежно, замыкания отсутствуют.
  Замыкание в проводах может привести к отказу оборудования.

Возможные неисправности
