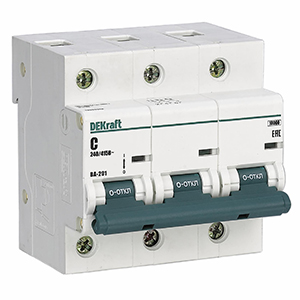

Автоматический выключатель ВА201-3P-125A-C (3Р, 125 А, C, 10 кА) DEKraft 13027DEK
Автоматические выключатели серии ВА-201 DEKraft предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов.
Это может вызвать оплавление проводки и неисправность самих приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Автоматические выключатели применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
Принцип действия
При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину.
Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления.
При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает.
Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя.
Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.
В результате подвижный контакт отходит от неподвижного, и аппарат разрывает цепь.
Преимущества
 |
Выдерживают ток короткого замыкания до 10000 А и именно поэтому хорошо подходят в качестве вводных автоматических выключателей в распределительных щитах. |  |
Монолитная лицевая панель создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов КЗ, превышающих 10 кА, не нанести вред человеку, который может стоять перед аппаратом. |
 |
Сплошной контроль качества на производственной линии обеспечивает гарантию многолетней надежной работы оборудования. Вся продукция DEKraft проходит 100 % контроль на производственной линии. |  |
Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты, вне зависимости от положения рукоятки управления. |
 |
Двухпозиционная защелка облегчает монтаж. Монтировать / демонтировать выключатель можно гораздо проще и быстрее, чем обычный, и даже одной рукой. |
 |
Место под надпись на лицевой стороне аппарата дает возможность разместить информацию о защищаемой цепи или наклейку (24 специальных наклейки в комплекте). |
 |
Клеммы, рассчитанные на сечение провода до 35 кв.мм, позволяют защищать цепи с высокими токами нагрузки (до 100 А). |  |
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. |
Размеры
Технические характеристики
| Соответствие стандартам ГОСТ Р | ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), ГОСТ 9098-78 |
| Число полюсов, P | 3 |
| Номинальное рабочее напряжение Ue, В | 230 / 400 |
| Номинальный ток In, А | 125 |
| Номинальная частота сети переменного тока, Гц | 50 / 60 |
| Номинальная отключающая способность Icn, А | 10000 |
| Рабочая отключающая способность Ics, А | 10000 |
| Кривая отключения (диапазон токов мгновенного расцепления) | C |
| Механическая износостойкость, циклов В-О, не менее | 7000 |
| Коммутационная износостойкость, циклов В-О, не менее | 2500 |
| Максимальное сечение подключаемого провода, кв.мм | 50 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Диапазон рабочих температур, °С | -40... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Усилие затяжки клеммных зажимов, Н*м | 3,5 |
Время-токовые характеристики
Установка
 |
 |
 |
| Крепление на DIN-рейку шириной 35 мм |
Подсоединение проводников | Любое установочное положение |
Схема подключения
Маркировка
 |
Номинальный ток - величина тока в амперах (А), которую автомат способен пропускать бесконечно долго без отключения цепи. Должна соответствовать сечению провода и планируемой нагрузке на цепь. |
 |
Количество полюсов - по сути, несколько выключателей - от 1 до 4, объединенных в единый корпус. |
 |
Номинальное напряжение - напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях. |
 |
Кривая отключения - отражает порог срабатывания при защите от короткого замыкания. Кривая B - автомат срабатывает при появлении в цепи тока в 3 - 5 раз больше номинального (то есть автомат на 16 А отключит цепь при токе 48 - 80 А). Кривая С - ток в цепи в 5 - 10 раз больше номинального (то есть автомат на 16 А отключит цепь при токе 80 - 160 А). Кривая D - ток в цепи в 10 - 14 раз больше номинального (то есть автомат на 16 А отключит цепь при токе 160 - 224 А). |
 |
Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. |
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
DEKraft |
|
СрокГарантии, мес
|
18 |
|
Количество полюсов
|
3 |
|
Марка изделия
|
ВА-201 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
4.5 |
|
Номинальная отключающая способность, кА
|
10 |
|
Номинальное (расчетное) напряжение, В
|
400 |
|
Номинальный ток, А
|
125 |
|
Характеристика срабатывания
|
C |
-
