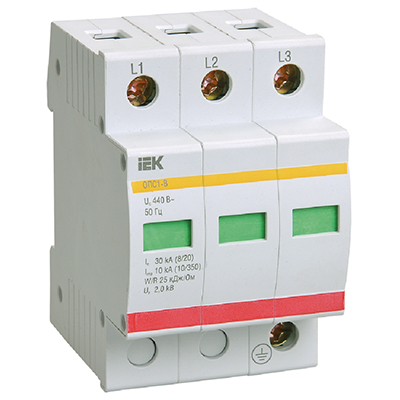

Ограничитель перенапряжения ОПС1-B 3Р 30/60кА 400В IEK

Ограничитель импульсного перенапряжения ОПС1-B 3Р 30/60кА 400В IEK

Ограничители импульсных перенапряжений ОПС1 (УЗИП) предназначены для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

ОПС1 класса В обеспечивают защиту от прямых ударов молнии в систему молниезащиты здания или ЛЭП.
ОПС1-В устанавливаются на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).

Модернизированные ОПС1 оснащены визуальным индикатором рабочего состояния.
Новая запатентованная конструкция оптимизирована за счет исключения сменного варисторного модуля.

Преимущества

• Повышенная надежность работы изделия благодаря снижению рассеиваемой мощности.

• Улучшены показатели остаточного напряжения, возникающего при импульсном перенапряжении.

• Высокий уровень пожаробезопасности, обеспечиваемый встроенной термозащитой повышенной надежности.

Размеры

Особенности конструкции

1 - корпус. 2 - защитный элемент (варисторный модуль). 3 - индикатор работы устройства. 4 - плавкая вставка (термозащита).

Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком.
Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.

Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.

	Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15 - 20 %), вследствие исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.		Улучшена пожаробезопасность благодаря повышению надежности работы встроенной термозащиты.
	Применение поворотного механизма индикатора рабочего состояния позволяет избежать ошибок индикации.		Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Это снижает переходное сопротивление контакта и, как следствие, потери. Увеличивается механическая устойчивость соединения.
	Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.		Реализована возможность двойного одновременного присоединения как шиной (PIN или Fork), так и гибким проводником сечением до 25 кв.мм.

Технические характеристики

* Форма волны однополюсного импульсного тока.

Схема электрическая принципиальная

Условия эксплуатации

• Ограничители должны устанавливаться в электрощитах со степенью защиты от пыли и влаги не менее IP30 по ГОСТ 14254 (IEC 60529).
• Расстояния от боковых поверхностей ограничителя до металлических частей щитка должны быть не менее 5 мм, до верхней и нижней поверхностей - не менее 20 мм.

  Внимание!
  В цепи ограничителя со стороны питающей сети должен быть установлен автоматический выключатель или предохранитель, соответствующий нагрузке цепи.
  Устанавливать автоматический выключатель или предохранитель следует в соответствии с нижеприведенной схемой.




• Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
• После срабатывания ограничителя при прямом или косвенном воздействии грозовых или импульсных перенапряжений устройство подлежит утилизации.
